引言

热镀锌是一种常用的防腐方法，能够有效地保护碳钢工件不受腐蚀。然而，在实际应用中，热镀锌碳钢工件的质量和性能受到了很多因素的影响。其中，流锌工艺孔的开设是一个重要的环节，直接影响到热镀锌层的质量和均匀性。因此，对热镀锌碳钢工件流锌工艺孔的开设进行研究和优化具有重要意义。本文旨在探讨热镀锌碳钢工件流锌工艺孔的开设问题，并提出相应的解决方案和优化措施，以提高热镀锌碳钢工件的质量和性能。

一、热镀锌碳钢工件流锌工艺孔开设的必要性

热镀锌是一种常用的表面处理方法，可以在碳钢工件表面形成一层均匀的锌涂层，提高其耐腐蚀性能和美观度。而在热镀锌过程中，流锌工艺孔的开设对于涂层的质量和性能至关重要。

锌是一种银白色略带淡蓝色金属，密度为7.14g/cm³，熔点为419.5℃，热镀锌的锌液温度通常控制在440-460℃之间，浸锌时间应控制在30-60秒之间。热镀锌环节，会先将工件的一端倾斜放入镀锌池，待整个工件都浸入锌液中，完成镀锌之后，往外提取时也是先提起工件的一端，直至整个工件离开锌液，在将工件提取出锌液的过程中，工件内部或角落处的锌液需要顺畅流出。因此，中空的工件，如圆管、方通、扁通这些，如果不开设镀锌流锌工艺孔，空腔内的空气将会受热膨胀而发生爆炸的事故，另外碳钢的密度为7.85 g/cm³，中空工件内部如果锌液无法进入，锌液的浮力将会让工件无法浸入锌液，漂浮在锌液面上，导致工件无法镀锌。因此此类中空的工件，必须要开设合理的流锌孔，让锌液的进出顺畅、及时，这样才可以控制工件在合理的时间内完成热镀锌操作，否则时间过长，工件温度升高会导致助镀层失效，导致渡不上锌，镀锌质量差等问题发生。

除了中空工件要开设合理的流锌孔之外，开放式截面（如工字钢、槽钢和角钢等）的工件在形成角落处，也要合理开设流锌孔/排气孔，这些地方如果不开设镀锌工艺孔，往锌池里放入工件的时候，这些角落处的空气无法排尽，将会导致这些角落处没有镀锌层。在往外提取工件的时候，这些角落的锌液无法流走，导致锌液滞留，增加锌液无谓的浪费，同时这些位置的镀锌表面质量也差。

流锌工艺孔的开设能够改善热镀锌涂层的均匀性。在热镀锌过程中，工件被浸泡在热镀锌槽中，溶液通过孔洞的流动性进入工件内部。

通过优化流锌工艺孔的开设，可以提高热镀锌碳钢工件的质量和性能。合理的孔洞设计和加工工艺可以改善涂层的均匀性、提高涂层与工件的结合强度，并减少气泡和缺陷的产生。这将有助于提高热镀锌碳钢工件的耐腐蚀性能和使用寿命，满足工程和应用的需求。

二、流锌工艺孔开设过程中存在的问题与挑战

在热镀锌碳钢工件的流锌工艺孔开设过程中，存在一些问题与挑战需要解决。这些问题主要涉及孔的位置和布局、加工工艺以及加工过程中可能出现的切屑、毛刺和损伤等方面。

孔的位置和布局对于热镀锌涂层的均匀性和覆盖度具有重要影响。不合理的孔布局可能导致涂层在某些区域过厚或过薄，从而影响涂层的质量和性能。因此，在设计流锌工艺孔时，需要考虑工件的形状、尺寸和涂层要求，合理确定孔的位置和数量，以确保涂层在整个工件表面的均匀性和一致性。

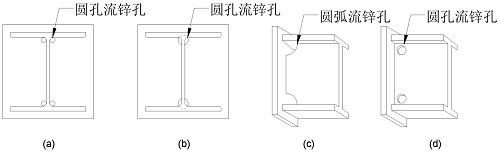

图1：端板处的流锌工艺孔开设

工件端板处的流锌工艺孔开设大致上如图1所示的四种，在项目执行过程中和业主商量确定好具体的形式，根据以往的项目经验，图1：(b)和(c)两种的效果最好，图1：(d)的效果不是很理想，不是很推荐选用。

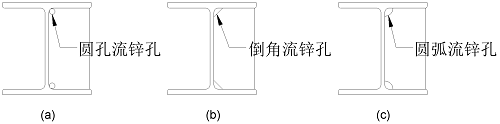

图2：筋板处的流锌工艺孔开设

筋板的流锌工艺孔开设有图2所示的三种方式，其中最为值得推荐的是图2：(c)这种方式，由于圆弧在应力分布方面更有利，从流锌效率和结构强度两方面考量都是最优选的方案。图2：(b)的方式在开孔处理上没难度，只是形成的流锌孔的尺寸不是很理想，倒角要做比较大才能有比较好的流锌效果，但对筋板的强度稍有影响。图2：(a)的形式流锌效果还行，就是流锌孔的处理稍有难度。

 孔的加工工艺也是一个关键问题。孔的形状、尺寸和加工方法直接影响着涂层的质量和工件的性能。在流锌工艺孔的加工过程中，可能会出现切屑、毛刺和损伤等问题。

三、解决方案与优化措施

针对流锌工艺孔开设过程中存在的问题与挑战，可以采取一系列解决方案和优化措施来提高涂层的质量和工件的性能。

对孔的位置和布局进行优化设计。合理确定孔的位置和数量，以确保涂层在整个工件表面的均匀性和一致性。选择合适的孔形状、尺寸和加工方法。不同的孔形状和尺寸对涂层的质量和工件的性能有着直接影响。

结语

通过对热镀锌碳钢工件流锌工艺孔的开设进行深入研究和优化，可以提高热镀锌碳钢工件的质量和性能。优化后的孔设计和加工工艺能够改善涂层的均匀性和覆盖度，降低涂层剥落和工件损伤的风险。实践应用结果表明，优化后的孔设计和加工工艺对热镀锌碳钢工件的生产质量和效率具有显著影响。研究成果对热镀锌碳钢工件的制造工艺提出了有益的指导和参考。

参考文献：

1.  ASTM A385, Standard Practice for Providing High-Quality Zinc Coatings (Hot-Dip). [S]

2. ISO 14713-2, Zinc coatings – Guidelines and recommendations for the protection against corrosion of iron and steel in structures – Part 2: Hot dip galvanizing. [S]
